Druhy nýtových spojů:

• Nýtování přeplátované

Nýtování jednořadé přeplátované
Nazýváme tak nýtování, při kterém jsou plechy přes sebe položeny a spojuje je jedna řada nýtů. Rozmístění nýtů na nýtovém švu má svá pravidla. Jak vzdálenost nýtů tzv. rozteč (t), tak i vzdálenost nýtových řad od okraje plechu (e) se vypočítává z empirických neboli zkušenostních vzorců.

Nýtování dvouřadé přeplátované
Má stejně jako jednořadé plechy položené přes sebe, ale nýty jsou rozmístěny ve dvou řadách.

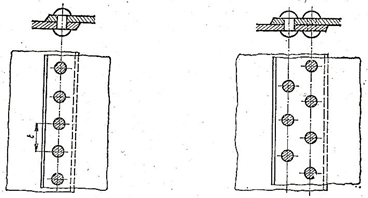

Nýtování přeplátované jednořadé a dvouřadé

• Nýtování se stykovými deskami tzv. na tupo

Pokud nýtujeme tímto způsobem, nepřekládáme plechy přes sebe, ale jsou přiraženy k sobě na tupo a spojují se zpravidla dvěma stykovými deskami, zřídka jen jednou. Stykové desky nemusí být stejně široké, a proto se vyskytují případy, že na jedné ze stykových desek jsou třeba čtyři řady nýtů a na jedné jen dvě. Styková deska je podélný plechový pás, který překrývá obě hrany plechů s přesahem potřebným pro umístění potřebného počtu řad.

• Nýtovaní jednořadé s jednou stykovou deskou

Každá z hran je spojena se stykovou deskou jednou řadou nýtů, takže na stykové desce jsou dvě řady nýtů.

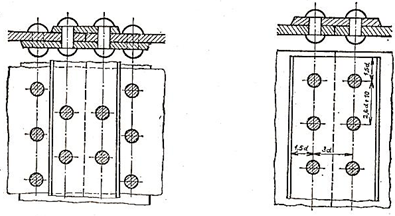

Nýtování se stykovými deskami tzv. na tupo

• Nýtování dvouřadé s jednou stykovou deskou

Každá z hran je ke stykové desce připojena dvěma řadami nýtů, takže na stykové desce vzniknou čtyři řady nýtů.

• Nýtování jednořadé s dvěma stykovými deskami

Má horní a spodní stykovou desku a taktéž dvě řady nýtů.

Nýtování se stykovými deskami tzv. na tupo

• Nýtování dvouřadé se dvěma stykovými deskami

Má rovněž horní i spodní stykovou desku, avšak každá z těchto desek je připevněna dvěma řadami nýtů.

Nýtování dvouřadé se dvěma stykovými deskami
